Produk DeekordariBatang 875 Mulus Garis KerasKabel

Kabel Batang Hardline Seamless 875 adalah kabel koaksial-berperforma sangat tinggi yang dirancang untuk transmisi sinyal yang kuat dalam aplikasi infrastruktur yang menuntut. Ini adalah ukuran terbesar di seri ini dan paling efisien dalam transmisi sinyal.

Fitur

1. Konstruksi Mulus: Kabel ini memiliki konduktor luar yang halus dan halus, biasanya aluminium, menjamin kekuatan mekanik yang kuat dan integritas pelindung yang sempurna. Desain mulus ini meminimalkan kebocoran dan masuknya sinyal.
2.Konduktor Pusat: Konduktor tengah aluminium berlapis tembaga-menawarkan konduktivitas optimal sekaligus mengurangi berat dan biaya.
3.Dielektrik: Dielektrik polietilen busa memberikan sifat listrik yang sangat baik, termasuk redaman rendah dan kecepatan propagasi tinggi (87%).
4. Opsi Jaket: berjaket polietilen hitam (PE), yang tahan UV-dan tahan air.

Keuntungan

1. Redaman Rendah: Kabel menunjukkan kehilangan sinyal minimal pada rentang frekuensi yang luas

(5–3000MHz). Misalnya:

- Pada 55 MHz: 1,08 dB/100 m

- Pada 1002 MHz: 5,02 dB/100 m

- Pada 3000 MHz: 9,83 dB/100 m

Performa atenuasi yang unggul hingga 3 GHz, memastikan transmisi-jarak jauh yang efisien.

2. Konduktor Luar yang Kuat: Konduktor luar aluminium memberikan pelindung dan perlindungan mekanis yang sangat baik. Istilah konstruksi "swaged" menunjukkan dinding yang halus dan kokoh, yang berkontribusi terhadap hilangnya pengembalian struktural yang unggul (ukuran refleksi sinyal).

3. Fleksibilitas Lingkungan: Ketersediaan pilihan jaket yang berbeda (banjir, lapis baja) membuatnya cocok untuk berbagai instalasi, termasuk lingkungan penguburan udara dan langsung.

4. Performa-Jarak Jauh: Nilai atenuasi rendah pada pita frekuensi lebar (hingga 3 GHz) menjadikannya efisien untuk aplikasi trunk dan distribusi, meminimalkan kehilangan sinyal dalam jangka panjang.

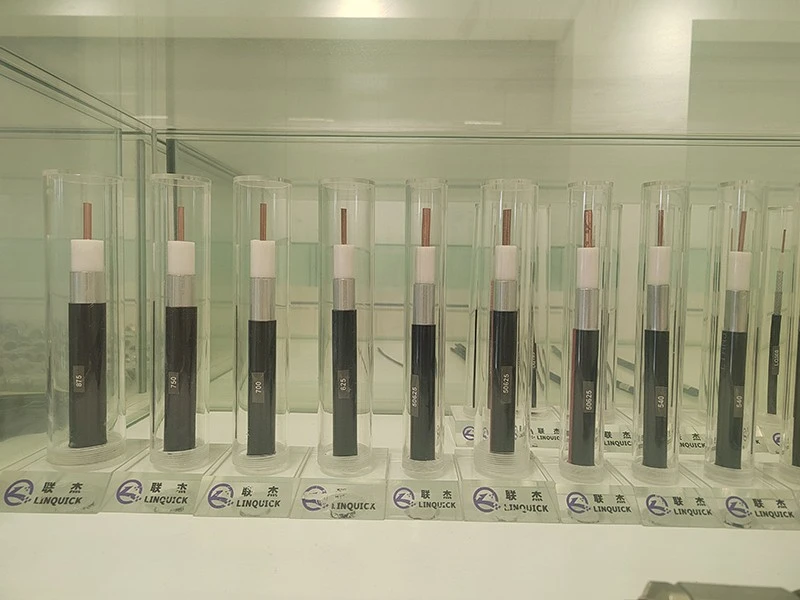

Rangkaian produk yang sama

Spesifikasi Kabel Batang Hardline Seamless 875

Kabel Batang 875 Mulus Garis Keras

Spesifikasi Bahan:

Barang	Bahan	Diameter (mm)
Konduktor Dalam	Aluminium Berlapis Tembaga	4.93±0.03
Dielektrik	Polietilen Busa Fisik	20.24±0.10
Konduktor Luar	Foil Tembaga yang Tumpang Tindih	22.23±0.10
Jaketl	PEl Hitam	24.00±0.25

Kinerja Listrik:

Impedansi	75±2Ω
Kapasitansi	50,20 PF/m
Kecepatan	87%
Resistansi DC Maks@20 derajat	Konduktor Dalam Konduktor Luar Lingkaran	1,38Ω/km 0,43Ω/km 1,81Ω/km
SRL Min / VSWR Maks	5-1002MHz	30dB / 1,06
SRL Min / VSWR Maks	1002-1218MHz	24dB / 1,13
SRL Min / VSWR Maks	1218-1794MHz	20dB / 1,22
SRL Min / VSWR Maks	1794-2250MHz	20dB / 1,22
SRL Min / VSWR Maks	1218-1794MHz	20dB / 1,22

Spesifikasi Mekanik:

Tarik Jaket	Lebih besar dari atau sama dengan 10.3MPa
Pemanjangan Jaket	Lebih besar dari atau sama dengan 400%
Radius Bending Minimum	177.80mm

Spesifikasi Lingkungan:

Suhu Instalasi	-40 derajat ~+60 derajat (PE)
Suhu Operasional	-55 derajat ~+85 derajat (PE)

Redaman pada suhu kabel 20 derajat:

Frekuensi (MHz)	Atenuasi Khas (dB/100m)
5	0.3
55	1.08
211	2.17
250	2.36
270	2.46
300	2.59
330	2.72
350	2.79
400	2.99
450	3.22
500	3.38
550	3.58
600	3.77
750	4.26
870	4.63
1002	5.02
1218	5.57
1500	6.39
1794	7.13
1800	7.14
2000	7.62
2200	8.09
2500	8.76
2700	9.19
3000	9.83
